Psd2UGUI PSD → Unity UGUI 界面转换工具

全流程实录，约 3 分半，无声。不是录屏：页面操作由脚本在无界面浏览器里完成，模型的部分按工具记下的会话记录回放，Unity 画面是 Play 模式下逐帧录的。这里是压缩到 720p 的版本。

概览

给一张按规范画的 PSD，一条命令得到 Unity 原生 UGUI 的界面资源：Prefab、控件、九宫格切图、给程序用的绑定类，外加一份设计稿与引擎截图的像素对比报告。可以在浏览器里预览和修改，修改直接写回 PSD；不按规范画的稿子，先由模型整理成标准稿。

乱稿 →（模型判断，程序执行）→ 标准 PSD → 检查器 → 切图、界面描述、绑定类 → Unity 生成 Prefab → 离屏截图 → 与设计稿对比 → 报告

Unity 全程 -batchmode，不开任何窗口。只用 Unity 原生 UGUI 和 TextMeshPro。

AI 只在一个地方

这个工具最重要的设计决定是把模型关在一个很小的范围里。

转换器是确定性的程序，里面没有 AI：语义全部来自图层名里的标记。模型只做一件事——判断乱稿里每个图层是什么，写成一份带理由的决定清单。改 PSD、核对结果都由程序做。

这样分工之后，转换的结果可以复现、可以测量；模型出错的地方被限制在“命名和分组”上，而且每一条都看得见。

输入：图层名就是全部输入

规范只管命名和分组，不要求设计师换工具。

文字是活文字：TextMeshProUGUI，字体、字号、颜色、字距、行距取自 PSD。

输出与还原度

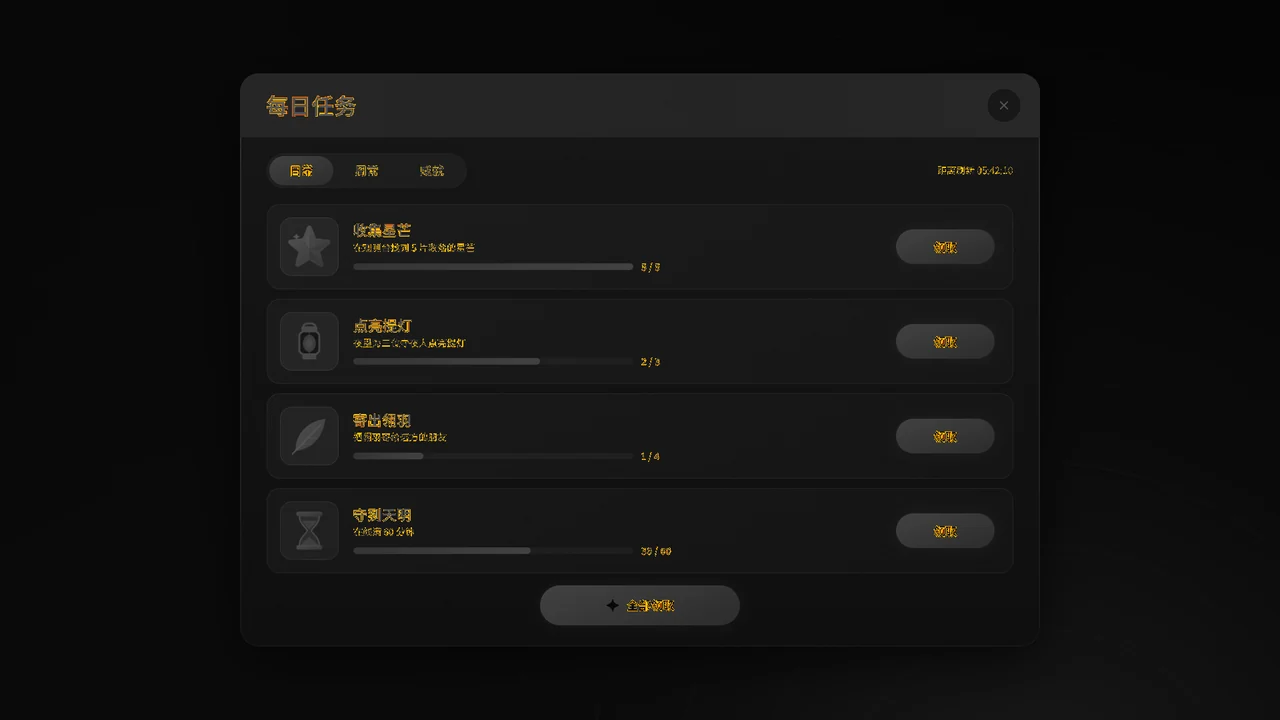

参照图是 PSD 内嵌的合成图，也就是 Photoshop 自己的渲染；引擎图是 Unity 按设计分辨率离屏渲染。任一通道差大于 16/255 记为差异像素。

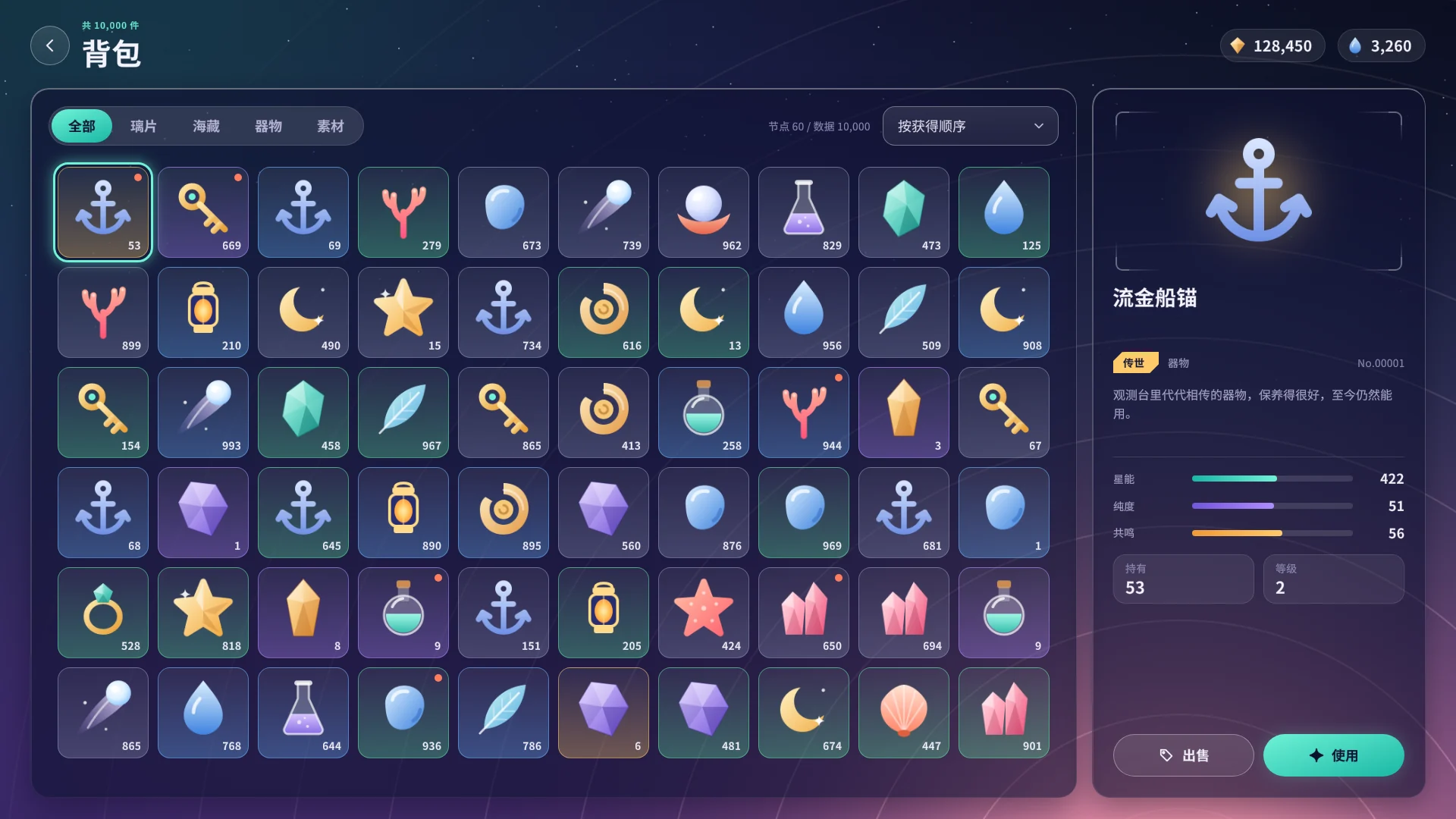

合格线是非文字区域 ≤ 1%、整图 ≤ 5%。文字区域内的差异来自两个渲染器的抗锯齿不同，不设合格线；点文字的位置偏差在 0.6 px 以内。Bag 稿从读 PSD 到 Unity 截图完成约 10 秒。

除了 Prefab 和切图，每个界面还会生成一个绑定类，带 #id 的对象都是强类型字段：

var view = new BagView(Instantiate(prefab));
view.Use.onClick.AddListener(OnUse);
view.Title.text = "背包";

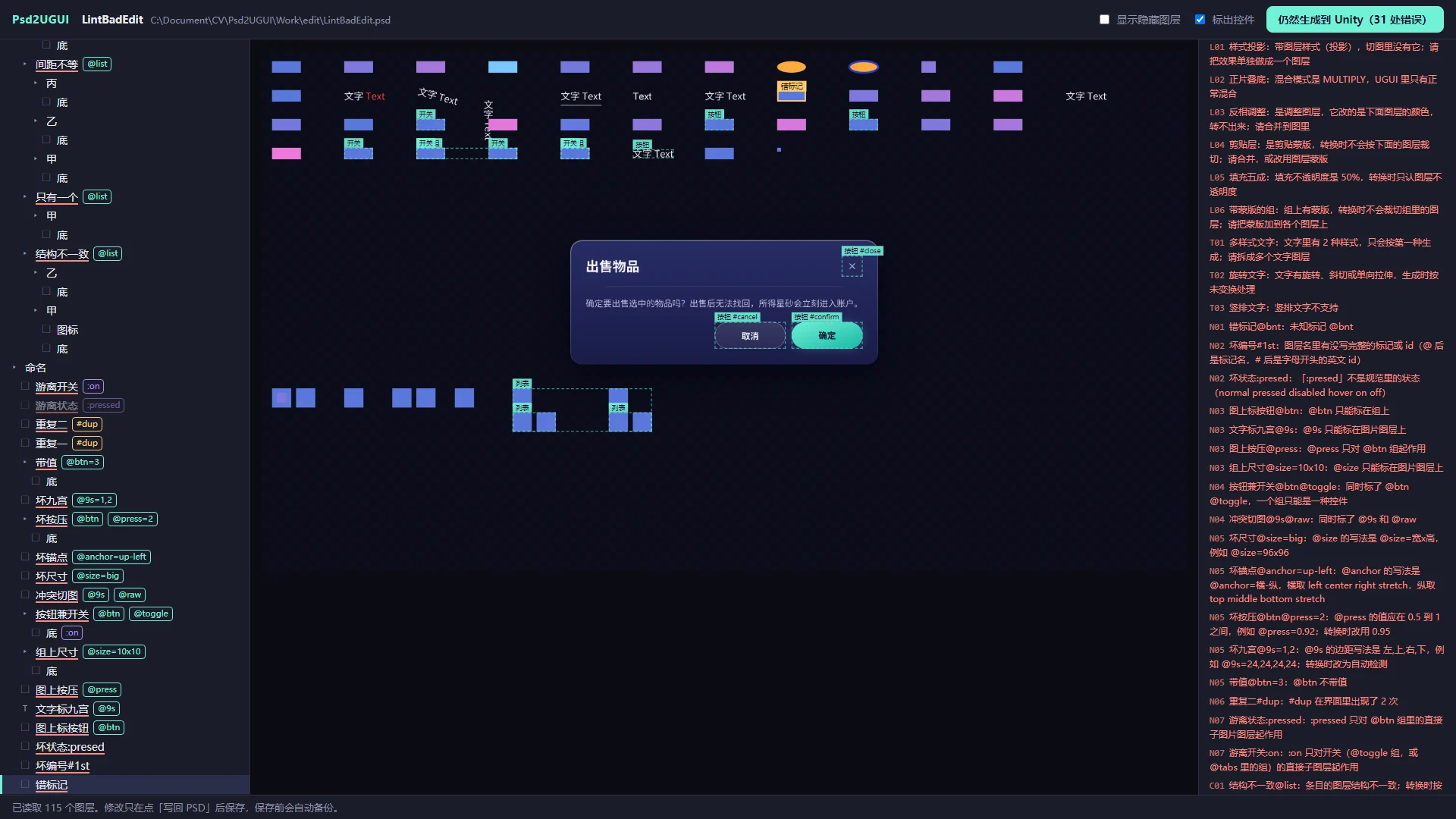

规范检查器

“标准稿”的定义就是检查器零错误。错误分两类：转出来的画面会和设计稿不一样的（图层样式、混合模式、调整图层、剪贴蒙版……），和写下的标记无法兑现的（未知标记、互相冲突、id 重复……）。有错误时转换不会启动。

每条发现都指到具体图层，预览页里点一条就选中那个图层，名字上的问题可以直接在页面里改。

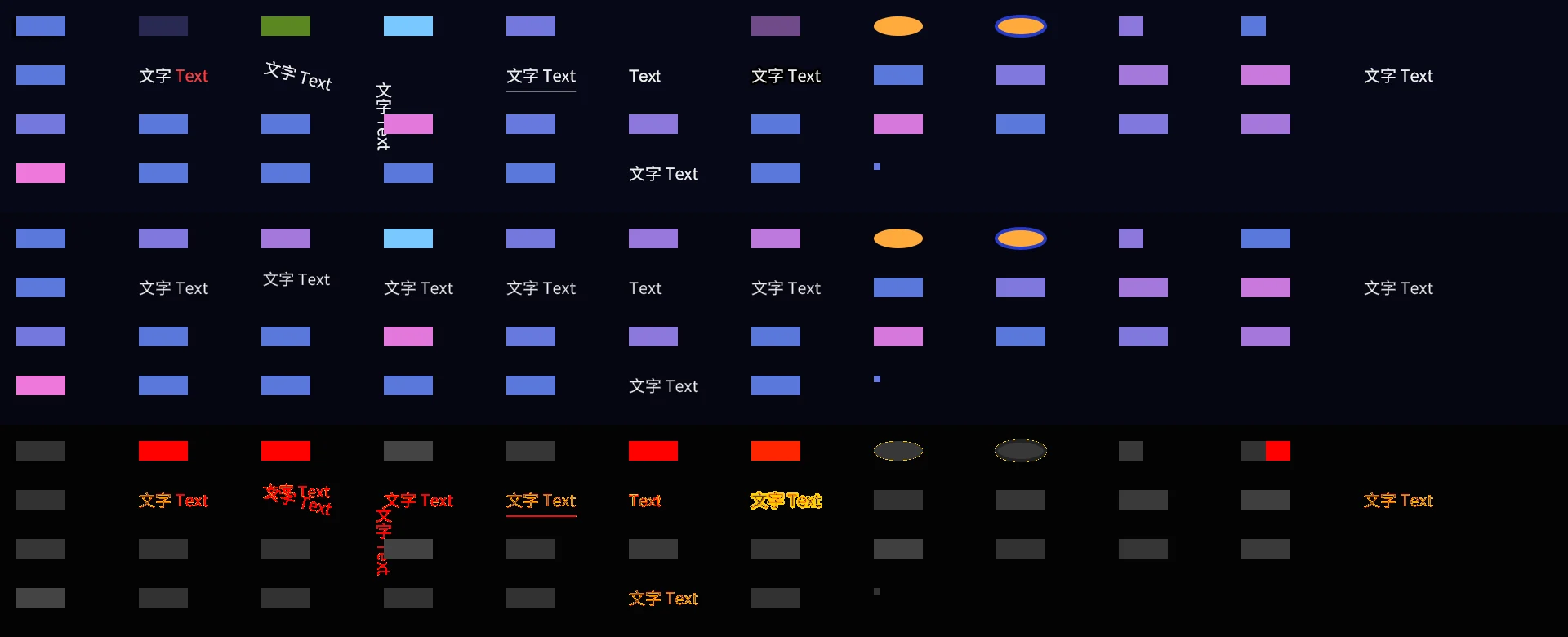

为什么需要它：把这张坏稿强行转换，再逐图层和 Photoshop 的画面比，6 个画面类违规里 5 个明显不同（差异像素 20% – 41%）——但整张图的判定仍然是“合格”，因为违规图层面积小，摊到整图上过不了 1% 的线。只看整图数字拦不住这些问题。

在浏览器里预览和修改

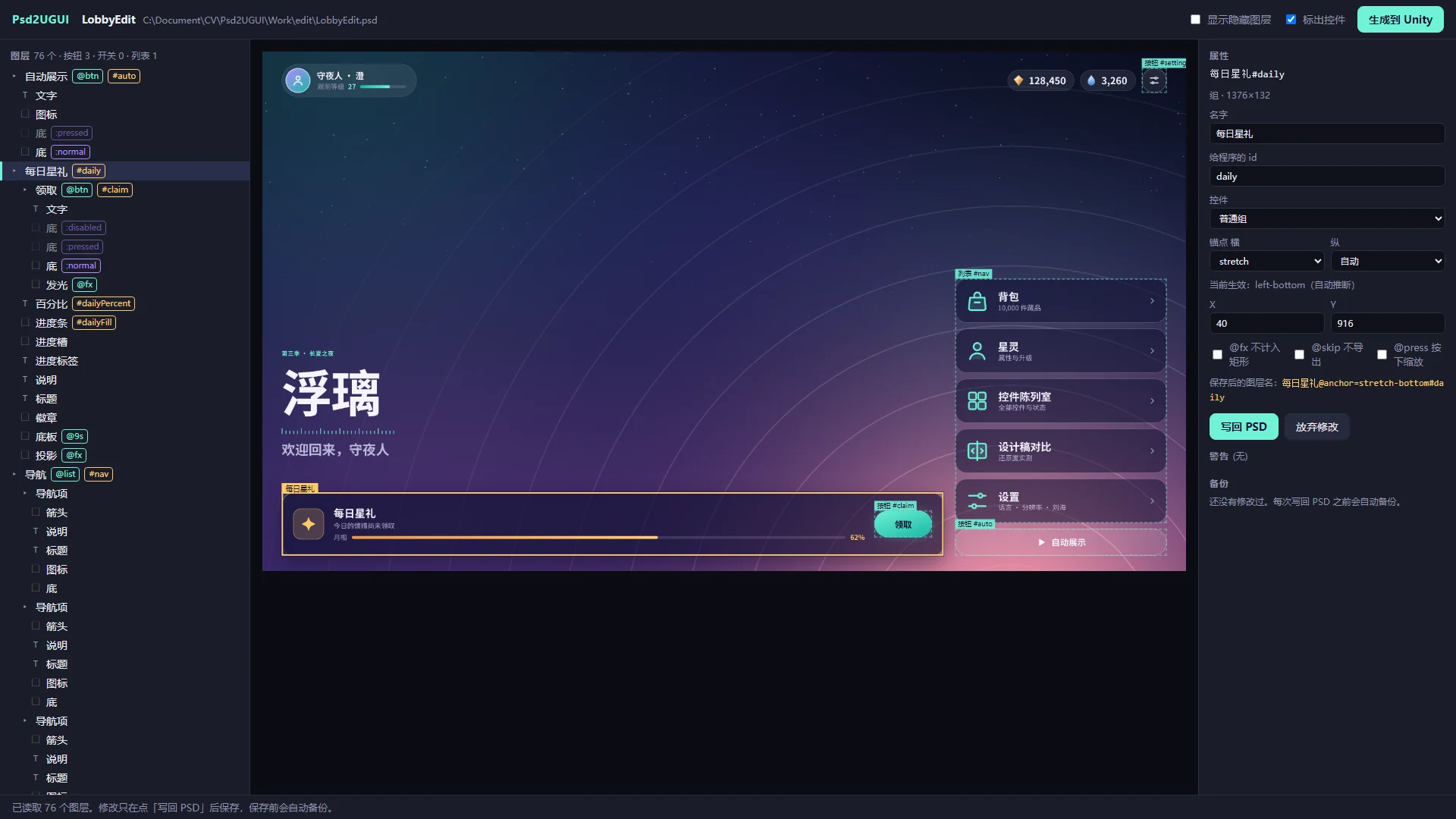

一个只监听本机的小服务加一个页面。页面按图层拼出画面，标出转换器识别到的控件；点选图层后可以改名字、id、控件类型、状态、九宫格、锚点和位置。

• 保存就是写回 PSD，没有旁路文件；写入前先校验，不合法的拒绝
• 每次写入前自动备份，页面上可以按备份恢复
• 不覆盖别人的修改：文件在页面读取之后被别的程序改过，写入会被拒绝并重新读取
• “生成到 Unity”触发完整转换，是否合格、数字和三张对比图直接显示在页面里

直接改 PSD 是有风险的，所以这件事先单独验证过：改名、移动、归组之后，Photoshop 打开无报错，文字仍是文字图层、智能对象仍是智能对象，重新渲染的画面与预期相差不到 0.1% 的像素。对照实验里，移动时如果不同步文字变换和蒙版矩形，Photoshop 重新渲染后文字会跳回原位 42 px——这个检查抓得到问题。

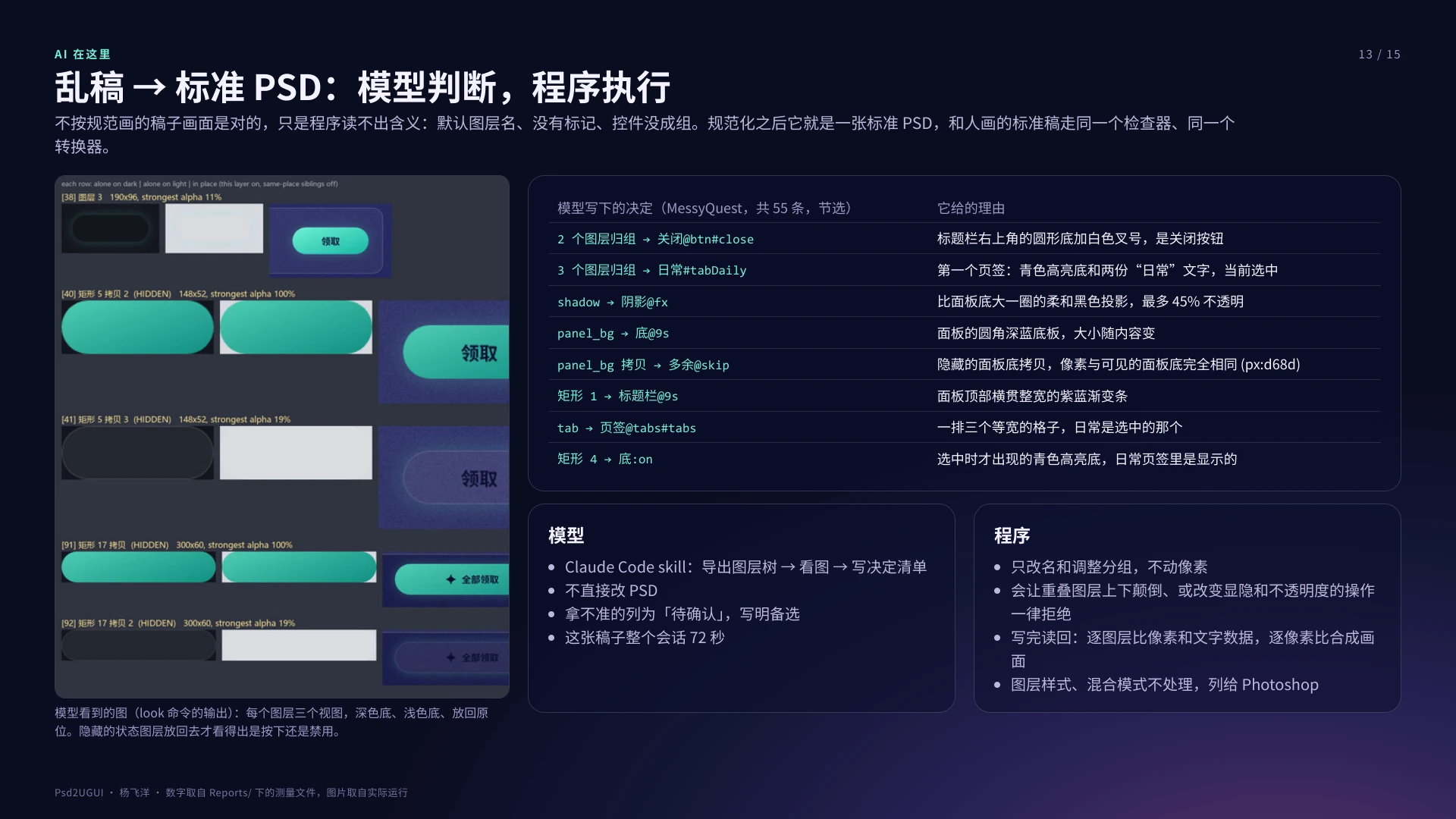

乱稿规范化：模型判断，程序执行

不按规范画的稿子画面是对的，只是程序读不出含义：默认图层名、没有标记、控件没成组。

• 模型做判断：这一层是什么（按钮的底、按下态、发光、列表条目……）。它不直接改 PSD，只写一份决定清单：改名、归组、解散组、移动，每条带一句理由。拿不准的列为“待确认”
• 程序执行并把关：只改名和调整分组，不动像素。会让重叠图层上下颠倒、或改变显隐和不透明度的操作一律拒绝。写完再读回来，逐图层比像素和文字数据，逐像素比合成画面
• 像素层面的问题不处理：图层样式、混合模式只报告，留给 Photoshop

怎么测的：盲测

乱稿是从标准稿打乱出来的，答案是已知的。所以判断交给全新的子代理：每张稿子一个，只拿到 skill 说明和乱稿，被禁止读标准稿、测试和报告。交回的决定清单由程序重新执行，再和标准稿逐个控件按矩形比对。

规范化之后四张稿子都能转换，非文字区域差异最大 0.85%（来自故意留下的一个图层样式和一个滤色混合），Play 模式检查 7 / 7 通过。模型整理一张稿子用时 39 – 125 秒。

误判的 5 个按钮是导航列表的五个条目——模型把条目本身也标成了按钮，这是读法不同而不是错。多标的 @9s 是进度条和条目底板，对画面没有影响。

这个测试的边界

• 第一轮之后改了工具的看图方式和 skill；其中“只有一张非灰色的隐藏底图时判为按下态”这一条是看过答案之后加的，第二轮在这一条上不算盲测
• 三轮用的是同四张稿子
• 乱稿是从标准稿打乱出来的：像素干净，一个图层一个用途。真实的乱稿会更糟
• 三轮里程序没有拒绝过任何操作，所以“拒绝后改用别的归组方式”这条路在盲测里没有走到

还验证了什么

• Play 模式检查：Unity 以 batchmode 进入 Play 模式，一个虚拟指针通过标准输入模块和射线检测去点按钮、切页签、拖列表。四张稿子全部通过
• 预览服务：34 项接口检查全部通过；另有一段 16 步的页面脚本会话，每步核对 PSD。最后恢复最早的备份，文件与原稿逐字节相同
• 九宫格：切完按原尺寸拼回，与原图比较，四张稿子最大通道误差不超过 2 / 255

已知限制

• 没有图集，也还没有进度条、滑条、输入框
• 示例稿不是人画的：由 HTML 渲染再经 Photoshop 脚本生成，图层结构比真实设计稿规整
• 还原度的合格线拦不住小面积的错误，见上面的坏稿实验
• 段落文字换行可能不同：一行放不下时 Photoshop 会挤压标点排进一行，TextMeshPro 会换行
• 文字只支持单一样式、横排、无旋转；描边和投影没有还原

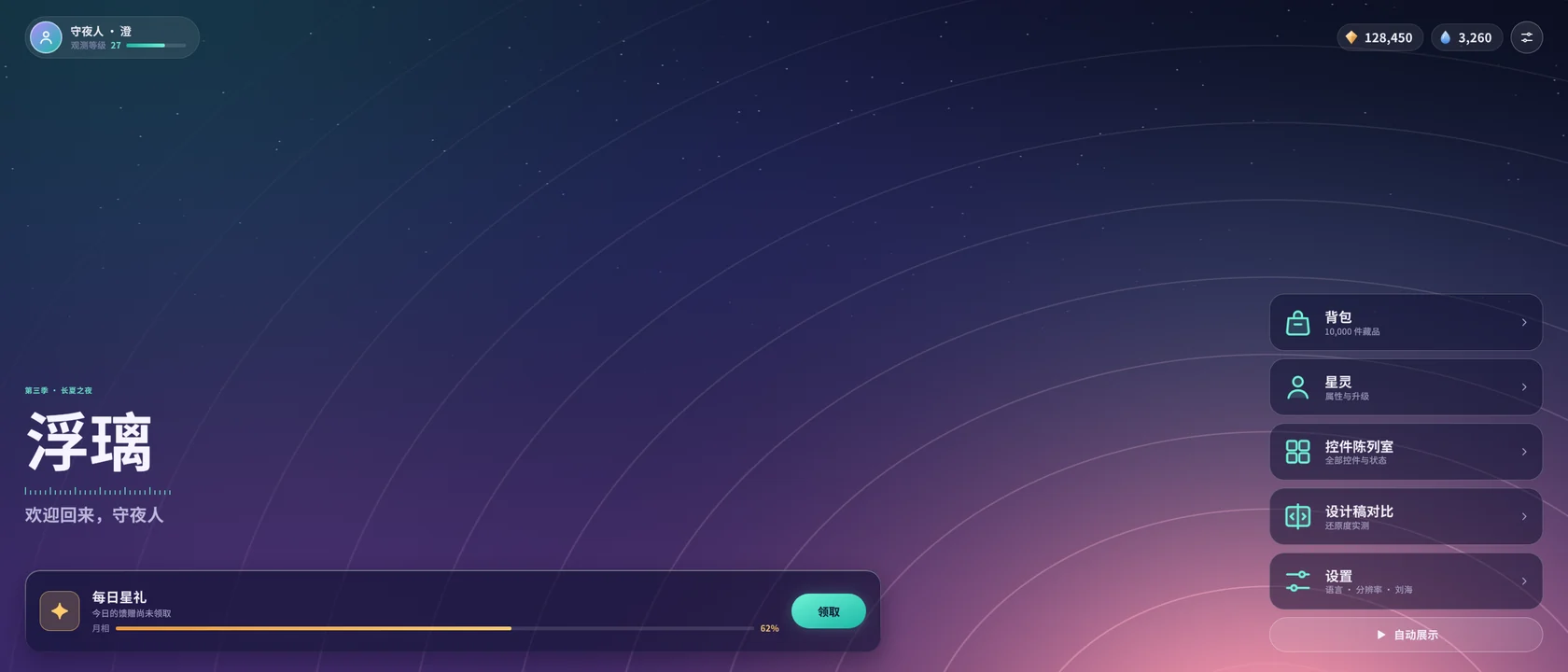

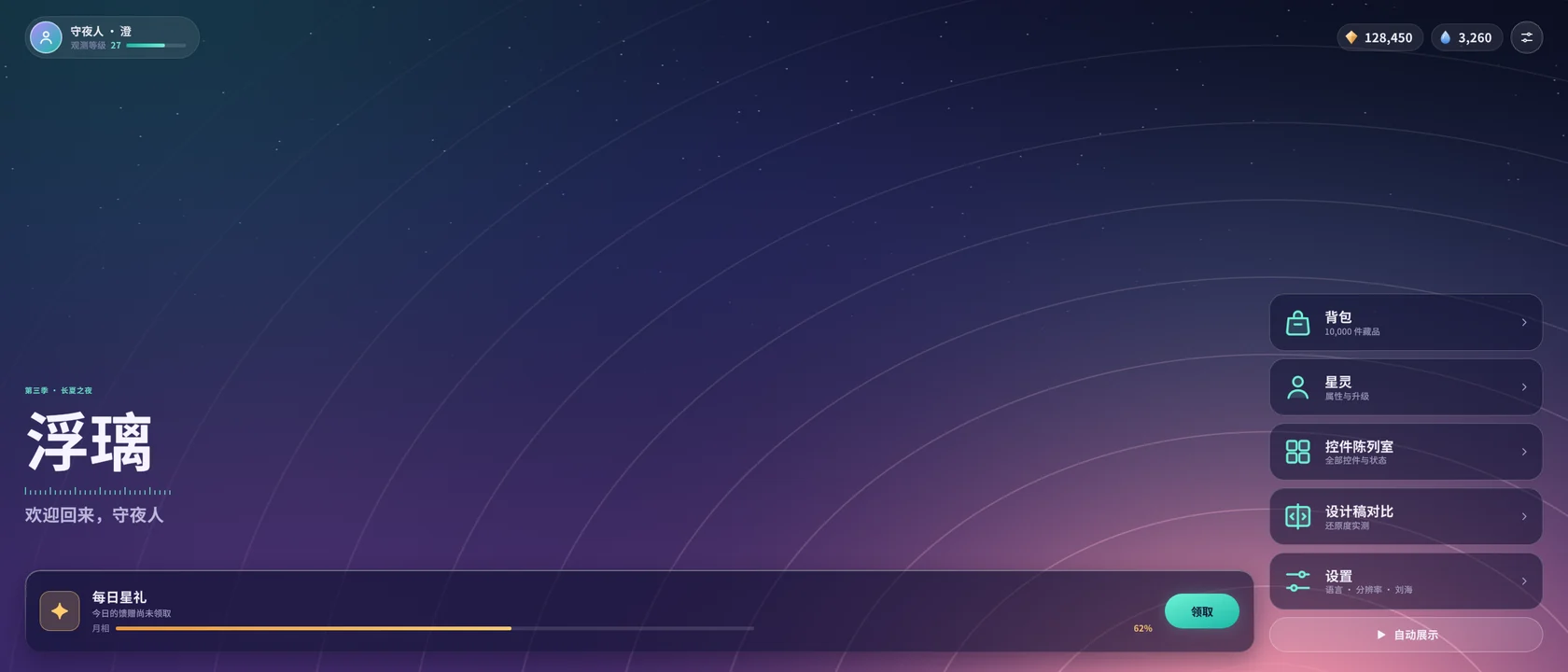

• 锚点推断是启发式的，Bag 稿有三处靠手动指定
• 带渐变或颗粒的图不裁小；带颗粒的中段拉伸后会成横纹
• 操作都由脚本完成：Unity 里是虚拟指针，页面是无界面浏览器，没有真人点过，也没有真机
• 只在一台机器上跑过：Unity 2022.3.62f3，Photoshop 2021，Chrome

示例稿里有三张取材自我另一个作品 Driftglass UI Showcase 的界面：那边是把界面在引擎里搭出来，这边是让同样的界面从 PSD 自动生成。
